TX20 Digitaler Wägetransmitter
Die digitalen Transmitter der TX20-Serie sind für statische und dynamische Wägesysteme mit analogen Wägezellen sowie für Kraft-, Moment- und Druckmessanwendungen konzipiert.
TX20 überträgt hochpräzise Messinformationen, die mit hoher Geschwindigkeit und Genauigkeit erfasst werden, an Ihr SPS-/SCADA-/PC-System. Die Parametrierung kann einfach über das alphanumerische Display erfolgen, zudem ist eine direkte Integration in Profinet Redundant S2-Systeme möglich. Für Anwendungen mit hohen Betriebstemperaturen steht die Variante TX20H zur Verfügung.
TX20-Transmitter mit Dual-Port-Ethernet-Ausgang können in einer Ethernet-Daisy-Chain-Topologie miteinander verbunden werden. Da die TX20-Transmitter während der Produktion individuell justiert und aufeinander abgestimmt werden, können sie im Zählmodus ohne zusätzliche Nachjustierung ausgetauscht werden.
Höhepunkte
Messung Typ
Gewichtsmessung, Kraftmessung, Druckmessung, Hochauflösender A/D-Wert
Anwendungen
Basiswägung, Totalisierung, Dynamische Wägung, Tankverwiegung, Silo-Verwiegung, Yacht - Schiffsverwiegung, Einfache Spitzenwert-Haltung, Gewichtserfassung (HOLD), Tensile and Compressive Tests, Messung der Stärke, Prozesskontrolle, Force Measurement, Dosiersysteme
Schutzart
IP20
Gerätetyp
DIN-Schiene
Serielle Kommunikation
Analoger Ausgang, RS485, USB, Modbus RTU
Industrielle Kommunikation
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link, CC-Link IE Field
Web/PC-Zugang
Konfiguration per App
Digitaler Eingang & Ausgang
Eingang, Ausgang
Energieversorgung
12VDC, 24VDC
Other Features
eCal, sCal, Mehrpunkt-Justierung
Funktionale Eigenschaften
- Interne Auflösung von einer Milliarde mit einer Datenausgabeauflösung von einer Million.
- Der Einfluss der elektronischen Kalibrierung auf den Wägesfehler beträgt weniger als 0,003 %.
- Alle Produkte mit Ethernet-Ausgang verfügen über Dual-Ports für eine Daisy-Chain-Verbindung.
- Es ist eine Variante mit direkter Anbindung an Profinet S2 Systemredundanz verfügbar.
- Hohe Zuverlässigkeit wird durch dreifache Signaltrennung gewährleistet.
- Programmierung und Kalibrierung erfolgen über Fieldbus.
- Ein Vibrationsfilter sorgt für stabile Messwerte in Rührwerksbehältern und vibrierenden Umgebungen.
- Eine Fernprogrammierung über eine Weboberfläche ist bei der EN-Variante möglich.
- Geräteeingriffe und Systemfehler werden protokolliert.
- Die TX20H-Variante ist für einen Betriebstemperaturbereich von −15 °C bis +85 °C ausgelegt.

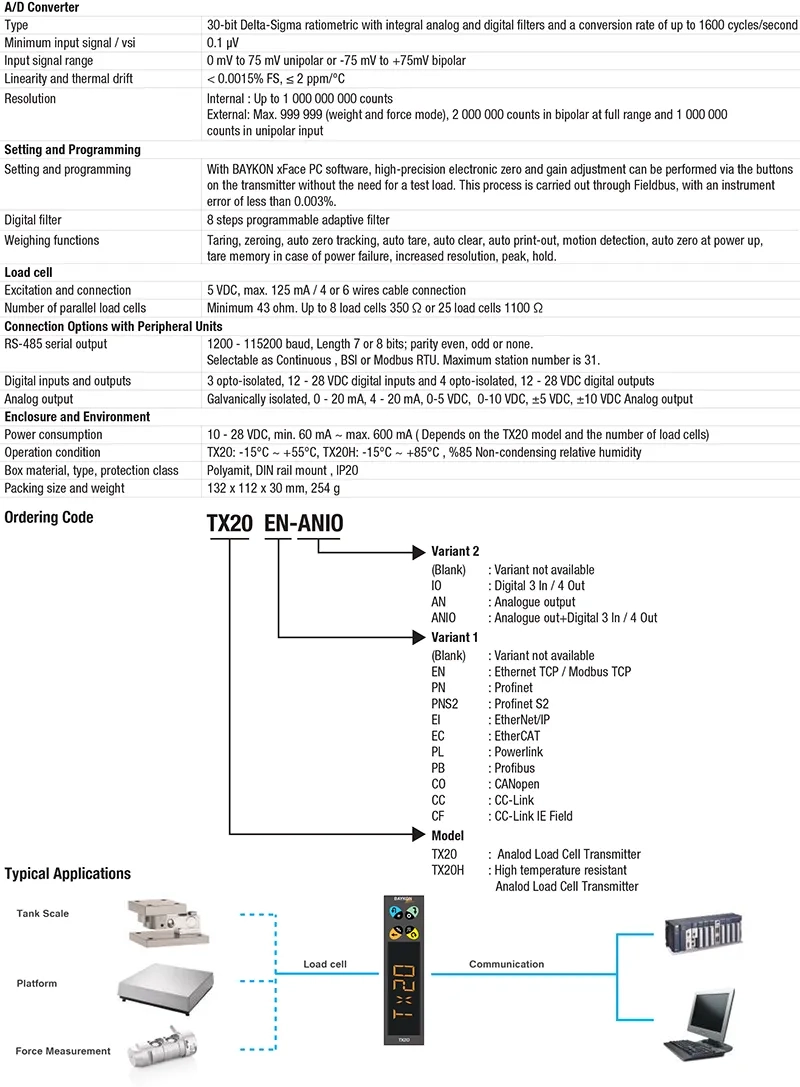

Technische Spezifikationen
TX20 Digitaler Wägetransmitter
Technische Spezifikationen
Dokumente
Name
Version
Beschreibung
Kategorie
Datentyp
TX20 Digitaler Wägetransmitter Katalog
Produktkataloge
TX20 Technical Manual
Technisches Manual
TX20 User Manuel
Gebrauchsanleitung
Software
Name
Version
Beschreibung
Kategorie
Datentyp
EthernetX File
Software
GSD (Profibus)
Software
GSDML (Profinet 2Port)
Software
EDS (CANopen)
Software
EDS (EtherNet/IP)
Software
ESI (EtherCAT)
Software
XDD (Powerlink)
Software
xFace2x PC Software
v01.01
Software
GSDML (Profinet 2Port) S2 Redundancy
Software
Scale USB Driver
Software
