Transmetteur numérique TX20
Les transmetteurs numériques de la série TX20 sont conçus pour les systèmes de pesage statique et dynamique utilisant des capteurs de charge analogiques, ainsi que pour les applications de mesure de force, de moment et de pression.
Les TX20 transmettent des informations de mesure de haute précision, acquises à grande vitesse et avec une excellente exactitude, vers votre système PLC / SCADA / PC. La programmation peut être réalisée facilement via l’afficheur alphanumérique intégré, et une intégration directe dans des systèmes Profinet Redundant S2 est possible. Pour les applications nécessitant des températures de fonctionnement élevées, la variante TX20H est disponible.
Les transmetteurs TX20 équipés d’une sortie Ethernet à double port peuvent être connectés entre eux selon une topologie Ethernet en guirlande (daisy-chain). Étant donné que chaque transmetteur TX20 est réglé et apparié individuellement lors de la production, ils peuvent être remplacés en mode de comptage sans nécessiter de réglage ou de recalibrage supplémentaire.
Points forts
Type de Mesure
Mesure du Poids, Mesure de la Force, Mesure de la Pression, Valeur A/D haute Résolution
Applications
Pesée simple, Totalisation, Pesée dynamique, Pesée des citernes, Pesage de Silo, Pesée des yachts et des navires, Maintien facile de la valeur de crête, Capture du poids (HOLD), Tensile and Compressive Tests, Mesure de la Force, Contrôle des Processus, Force Measurement, Systèmes de Dosage
Classe de protection
IP20
Type d'appareil
DIN-Rail
Communication sérielle
Sortie analogique, RS485, USB, Modbus RTU
Communication industrielle
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link, CC-Link IE Field
Accès Web/PC
Configuration par App
Entrées et sorties numériques
Entrée, Sortie
Approvisionnement en énergie
12VDC, 24VDC
Other Features
eCal, sCal, Ajustement multipoint
Caractéristiques fonctionnelles
- Résolution interne d’un milliard avec une résolution de sortie des données d’un million.
- L’influence de la calibration électronique sur l’erreur de pesage est inférieure à 0,003 %.
- Tous les produits dotés d’une sortie Ethernet disposent d’un double port pour une connexion en guirlande (daisy-chain).
- Une variante avec connexion directe aux systèmes Profinet S2 Redundant est disponible.
- Une grande fiabilité est assurée grâce à une triple isolation des signaux.
- La programmation et la calibration sont réalisées via Fieldbus.
- Un filtre de vibration garantit des mesures stables pour les cuves agitées et les environnements soumis aux vibrations.
- La programmation à distance via une interface web est possible pour la variante EN.
- Les interventions sur l’appareil et les défauts du système sont enregistrés.
- La variante TX20H est conçue pour une plage de température de fonctionnement comprise entre −15 °C et +85 °C.

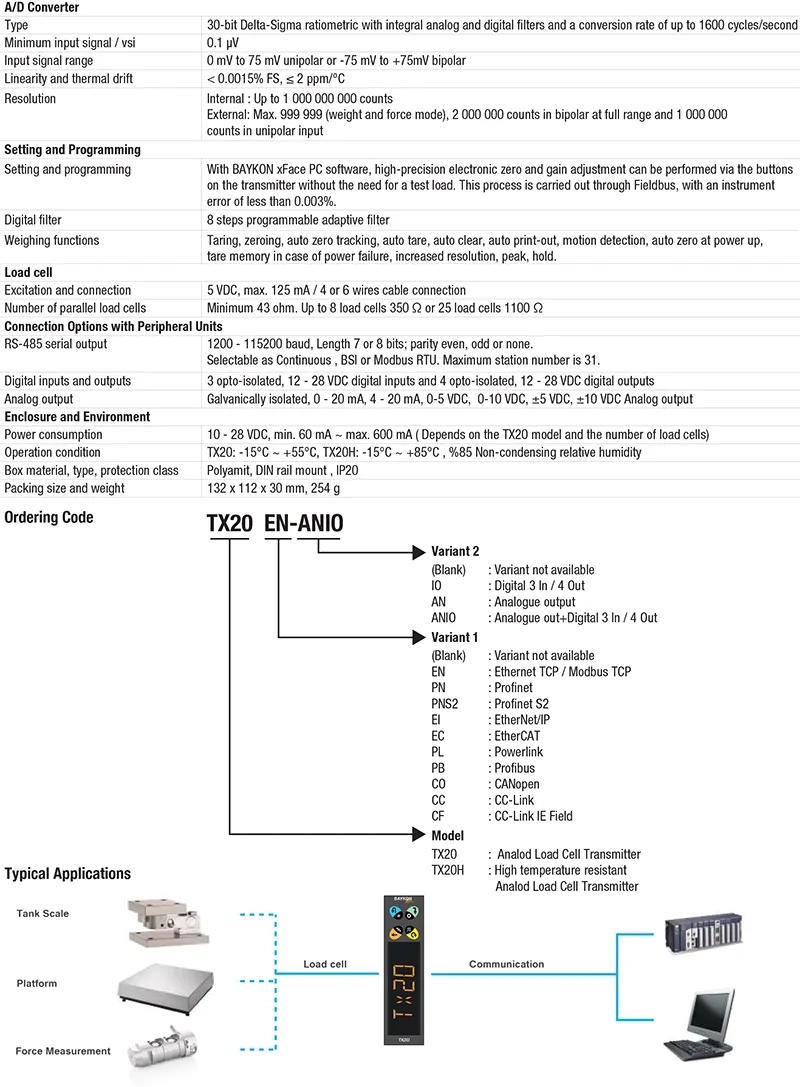

Spécifications techniques
Transmetteur numérique TX20
Spécifications techniques
