MX08 Mehrkanal-System
Der BAYKON MX08 ist ein Mehrkanalmessumformer, der die analogen Messdaten mehrerer Wäge-, Kraft- oder Drehmomentmesssysteme im richtigen digitalen Datenformat in die Steuereinheit oder den PC integriert. Die Programmierung und Kalibrierung der MX08-Familie erfolgt am PC mit der Software BAYKON xFace. Die Hauptvorteile des MX08 sind eine hohe Wandlungsrate, eine schnelle Reaktion, ein adaptiver digitaler Schwingungsfilter, Wägefunktionen und leistungsstarke Kalibrierungsoptionen, einschließlich eCal-Kalibrierung ohne Prüfgewichte.
Die vollständig abgestimmte Fertigung ermöglicht den direkten Austausch ohne Kalibrierung im Zählmodus. Zur maximalen Ausstattung gehören: Feldbus-Gateway, bis zu 8 analoge Digitalisierer, 8 digitale E/A, lokale Anzeige. Die DIN-Montage auf Schienen erleichtert die Installation.
Höhepunkte
Messung Typ
Gewichtsmessung, Kraftmessung, Druckmessung, Hochauflösender A/D-Wert
Anwendungen
Dynamische Wägung, Tankverwiegung, Silo-Verwiegung, Yacht - Schiffsverwiegung, Force Measurement, Dosiersysteme
Schutzart
IP20
Gerätetyp
DIN-Schiene
Serielle Kommunikation
RS232, RS485, Modbus RTU
Industrielle Kommunikation
Modbus TCP, Ethernet TCP/IP, Profinet, Profibus, EtherCAT, EtherNet/IP, Powerlink
Web/PC-Zugang
Konfiguration per App
Digitaler Eingang & Ausgang
Eingang, Ausgang
Energieversorgung
12VDC, 24VDC
Other Features
eCal, sCal
Funktionale Eigenschaften
- Kommunikation: RS-232C, RS-485, Ethernet TCP/IP, Profibus, Modbus RTU, Modbus TCP, Profinet, EtherNet/IP, EtherCAT, Powerlink
- Hohe Geschwindigkeit: Bis zu 800 Messwerte pro Sek.
- Schwingungsfilter: Adaptiver Schwingungsfilter für schnelles und stabiles Ablesen.
- Wägefunktionen: Tarieren, Nullstellen, automatische Nullpunktnachführung, Zurücksetzen beim Einschalten, Tara-Speicher beim Ausschalten, Bewegungserkennung.
- eCal: Elektronische Kalibrierung ohne Prüfgewichte
- Software-Unterstützung: Windows-basierte BAYKON-Software xFace zur Kalibrierung und Einrichtung am PC
- Abgestimmte Fertigung: Direkter Austausch im Zählmodus ohne Kalibrierung
- Lokale Anzeige: Servicefreundlich und lokale Anzeige an Ort und Stelle
- Digitale I/O: Digitale I/O’s direkt vom zentralen Steuergerät angesteuert

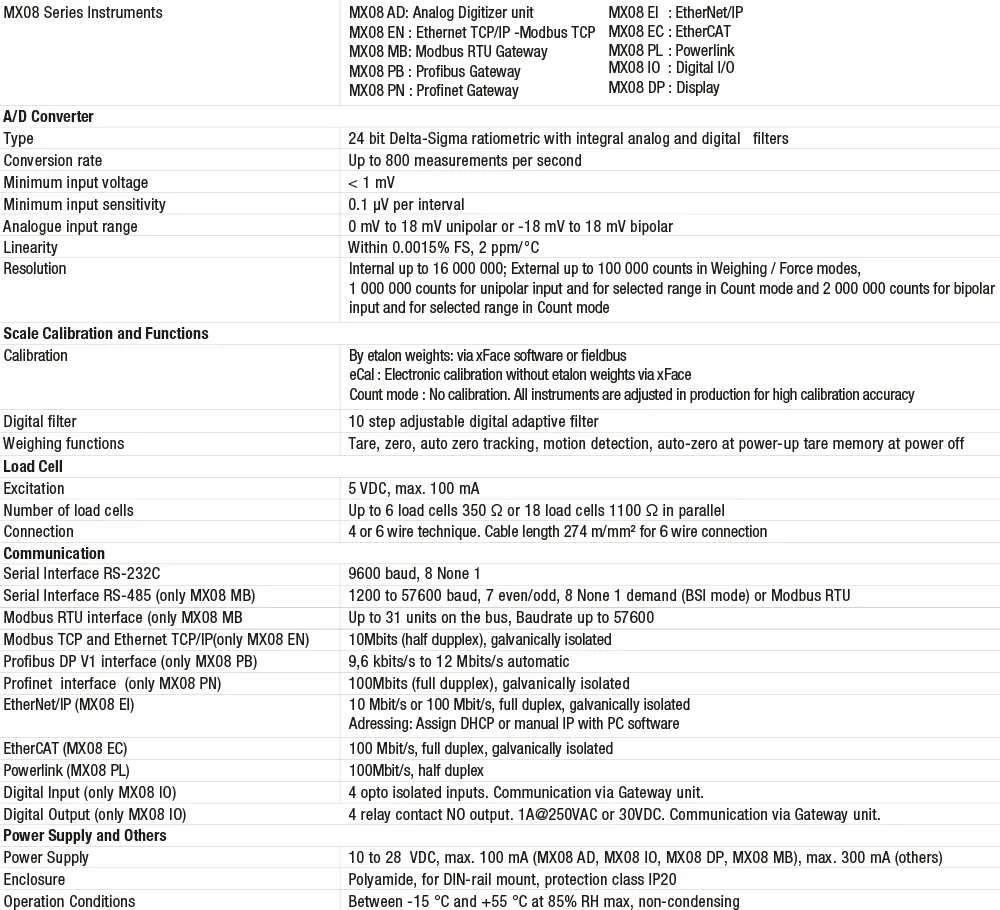

Technische Spezifikationen
MX08 Mehrkanal-System
Technische Spezifikationen

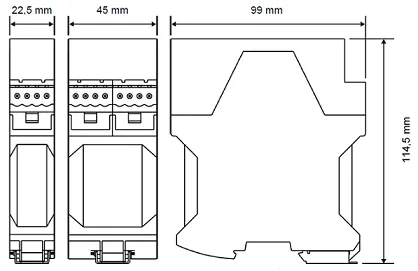

Abmessungen
