BX30Fill Abfüllsteuerung
Der Abfüll- und Verpackungsregler BAYKON BX30Fill ist ein intelligentes und wirtschaftliches High-Tech-Gerät für den Einsatz an verschiedenen Abfüll- und Verpackungsmaschinen. Seine konfigurierbare spezifische Rezepterstellung und die intelligenten Füllalgorithmen bieten große Bedienvorteile.
Seine 12 Füllmodi decken die gängigsten Abfüll- und Verpackungsanwendungen ab. Die Master-Salve-Steuerung ermöglicht die Übertragung von Einstellungen und Rezepten auf alle BX30Fill-Slave-Steuerungen der Maschine. Sie ermöglicht die vollständige Kontrolle über eine Abfüll- oder Verpackungsmaschine mit mehreren Waagen.
Der BX30 verfügt über Rezeptur- und ID-Speicher mit jeweils 250 Einträgen für die Abfüllung verschiedener Materialien sowie für spezielle Anwendungen wie die Chargenabfüllung.
Seine 7 programmierbaren Tasten können mit vordefinierten Funktionen belegt werden, um eine schnelle und informative Bedienung zu gewährleisten. Durch frei programmierbare digitale Ein- und Ausgänge ist kein zusätzliches Steuergerät im Schaltschrank zur Ansteuerung von Pumpe, Vorsteuerventil, Stickstoffspülung, Zellenradschleuse, Befüller, Materialaktivator etc. auf der Kundenseite erforderlich.
Programmierbare dedizierte E/A-Anschlüsse ermöglichen die Fortsetzung des Betriebs im Falle eines digitalen E/A-Fehlers, bis eine neue digitale E/A-Karte eintrifft.
Höhepunkte
Messung Typ
Gewichtsmessung
Anwendungen
Flüssigkeitsabfüllung, Ventil-Abfüllung, Verpackung, Absackung, Befüllung/Entleerung von Tanks
Schutzart
IP67
Gerätetyp
Paneel-Gehäuse
Serielle Kommunikation
RS232, RS485, USB, Modbus RTU
Industrielle Kommunikation
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link
Web/PC-Zugang
Konfiguration per App, Datenerfassung
IoT
Ja
Digitaler Eingang & Ausgang
Eingang, Ausgang
Energieversorgung
12VDC, 24VDC
Zertifikat
OIML, MID
Handelszulassung
Ja
Other Features
Analog Feeding Speed Control, Alibi-Speicher, Data Logging, eCal, sCal, Mehrpunkt-Justierung
Funktionale Eigenschaften
Wesentliche Eigenschaften
• 12 verschiedene Betriebsarten für die häufigsten Anwendungen
• Konfigurierbarer Rezepturinhalt
• 7 programmierbare Tasten
• Digitale E / A: Intern 12/14, extern 16/16
• Reserve-E/A, um im Fall von digitalen E/A-Störungen das Weiterlaufen des Betriebs zu gewährleisten
Intelligenter Betrieb durch
• Intelligente Abfüllalgorithmen
• Intelligenten Abfüllbeginn
• Volle Steuerung der Absackmaschinen
• Master-Slave-Betrieb zur Übertragung der Einstellungen auf andere Instrumente
• Mehrfarbige LCD-Anzeige zur Führung und Warnung des Bedieners
Fortschrittliche Technik und Leistung
• Hochgeschwindigkeitsbetrieb in Echtzeit
• Bis zu 1600 Messwerte pro Sek.
• 1000-mal genauere interne Abfüllsteuerung als die angezeigten Messschritte
• Frei programmierbare digitale E/A, Zeitschaltuhren und logische Funktionen
• Fernwartungsmöglichkeit per Internet
Integration und Konnektivität
• Ethernet TCP/IP, USB, RS-232C, RS-485, Profibus, Profinet, Modbus RTU, Modbus TCP, EtherNet/IP, EtherCAT, CANopen, CC-Link, CC-Link IE, Powerlink
• Eine auf DIN-Schiene montierte externe digitale E/A-Einheit erleichtert die Verkabelung im Schaltschrank

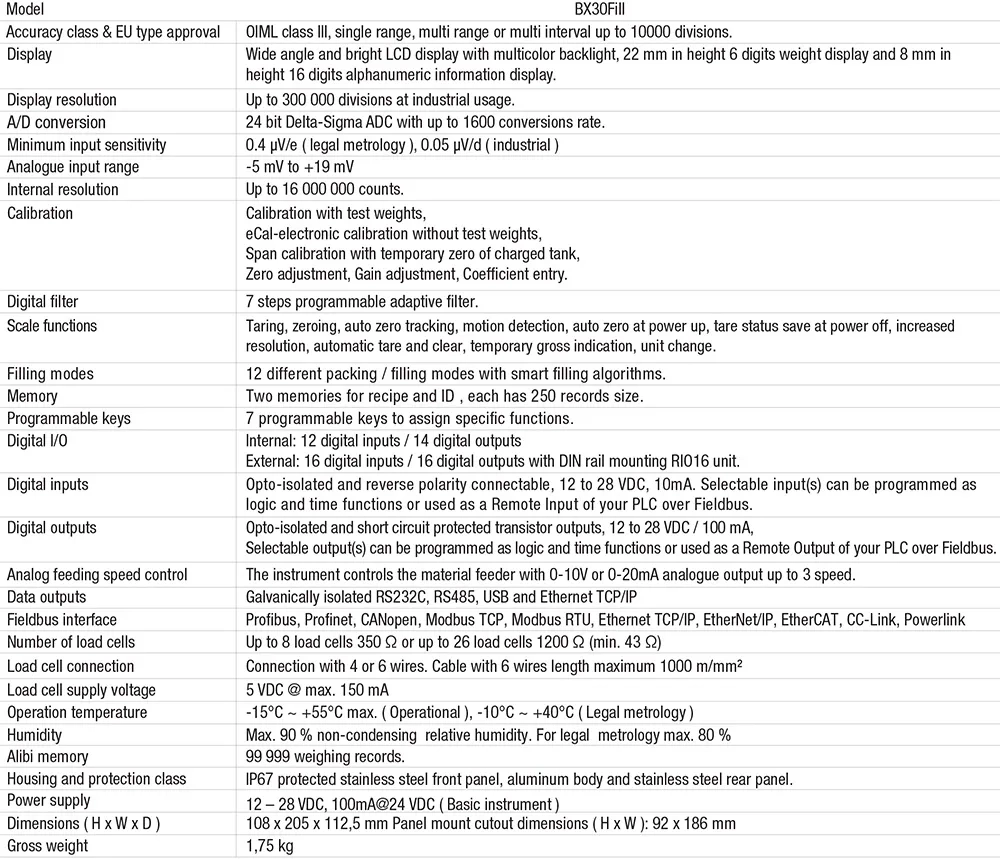

Technische Spezifikationen
