BX14 Wägecontroller
Der BAYKON BX14 ist ein intelligenter Controller, der für intermittierende Totalisierungs- oder Entladeanwendungen mit Waagen entwickelt wurde. Der BX14 wird für die Durchflusskontrolle in der Produktionslinie und für die Zählung des umgeschlagenen Materials verwendet. Dieses Gerät liefert auch eine geschätzte Summe des tatsächlichen Durchflusses in den nächsten 24 Stunden und die Tagessumme. Darüber hinaus können 3 Akkumulationen für verschiedene Zwecke verwendet werden, z. B. zur Ermittlung der Gesamtmenge der Produktionschargen, des Gesamtdurchsatzes, der Wochensumme usw. Diese Steuerung verfügt über 4 optoentkoppelte Digitaleingänge, 2 nicht entkoppelte Digitaleingänge und 5 Relaiskontaktausgänge. Diese werden für Füll- und Entleerungsvorgänge verwendet.
Er verfügt über 16.000.000 interne Auflösungsstufen und eine hohe Geschwindigkeit von bis zu 1600 Messwerten pro Sekunde.
Seine leistungsstarken Kalibrierungsmöglichkeiten, einschließlich der elektronischen Kalibrierung ohne Prüfgewichte, unterstützen eine schnelle und einfache Einrichtung und Wartung. Sein kompaktes Aluminiumgehäuse ermöglicht einen optimalen Schalttafeleinbau, da es trotz seines großen Displays nur wenig Platz benötigt.
Höhepunkte
Messung Typ
Gewichtsmessung
Anwendungen
Trichterbefüllung, Ausbeute
Schutzart
IP65
Gerätetyp
Paneel-Gehäuse
Serielle Kommunikation
RS232, RS485, Modbus RTU
Industrielle Kommunikation
Modbus TCP, Ethernet TCP/IP, Profinet, Profinet S2, Profibus, EtherCAT, EtherNet/IP, CANopen, Powerlink, CC-Link
Web/PC-Zugang
Konfiguration per App
Digitaler Eingang & Ausgang
Eingang, Ausgang
Energieversorgung
12VDC, 24VDC
Handelszulassung
Ja
Other Features
eCal, sCal, Mehrpunkt-Justierung
Funktionale Eigenschaften
Modernste Technologie
• Interne Auflösung von 16.000.000 Teilen
• Bis zu 1600 Messwerte pro Sekunde
• Displayauflösung bis zu einem Inkrement von 999.999
• Einfache Steuerung durch 4 Ein- und 7 Ausgänge

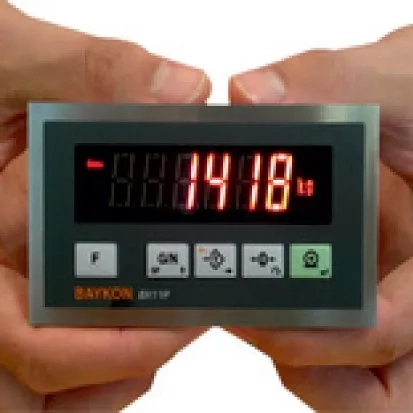

• Ergonomisches, platzsparendes Design
Füllmodi
• Flüssigkeitsabfüllung für offene Behälter, Unterspund-Abfüllung oder Bodenbefüllung

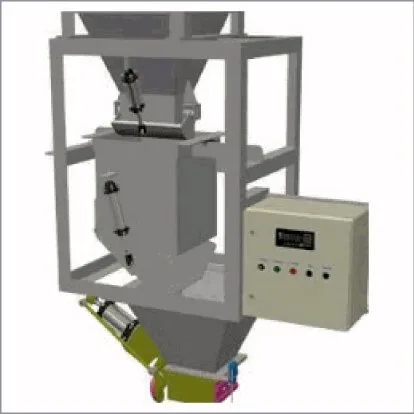

• Wiege- und Entleer”-Modus für automatische Verpackungsmaschinen, Abfülleinrichtungen für Säcke
Externe Programmierung
• Die Kalibrierung wird mit oder ohne Testgewichte (eCal) durchgeführt

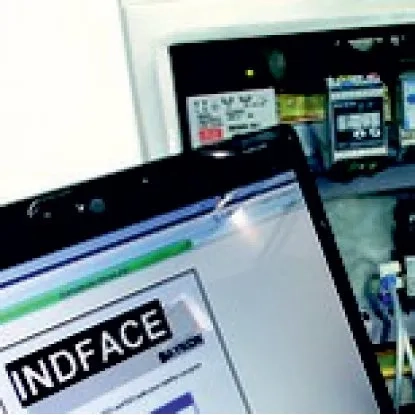

• Einfache Programmierung und Kalibrierung über die RS-232C-Schnittstelle durch die BAYKON „IndFace1x”-Software
• Kalibrierung über SPS-Schnittstellen
Systemintegration
• RS 232C/RS-485
• Modbus RTU, Modbus TCP
• Ethernet TCP/IP, EtherNet/IP
• EtherCAT
• Profibus, Profinet
• CANopen
• CC-Link

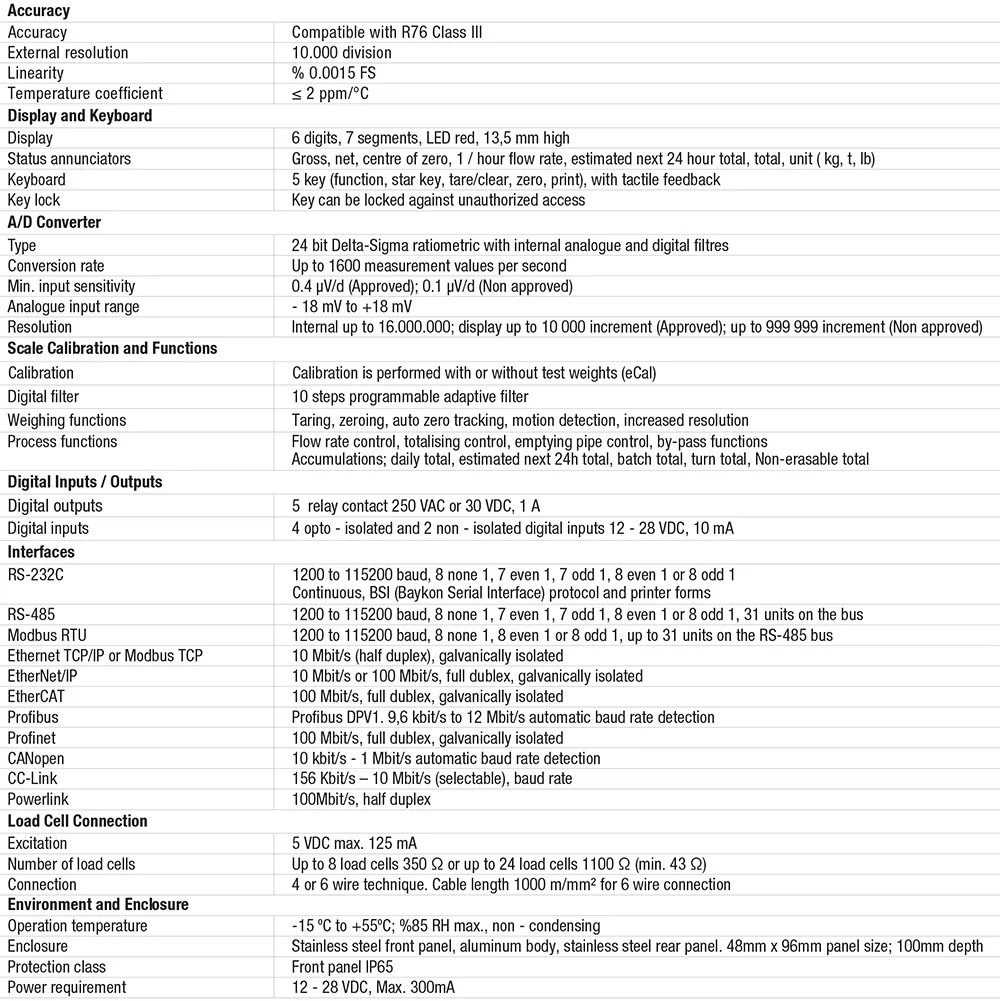

Technische Spezifikationen
BX14 Wägecontroller
Technische Spezifikationen
Abmessungen
